こんにちは、雪だるまです！
TFasで図面作成を進めていると、
「３Dの図形を作図したい」
「任意の立体図面を配置したい」
「作図した3D形が平面しか出ない」
「3D形状が正しく描けない」
という悩みに遭遇したことはありませんか？
TFasは本来平面図中心のツールですが、3D形状にも対応しており、正しく使えば立体的な作図が可能です。
この記事では、TFasで
👉 3D形状を描く基本方法
👉 3D描画ができない・反応しないときの原因
👉 実務で使える3D描画のコツ
を図解付きでわかりやすく解説します。
この記事で解決できること
・3D形状の基本的な描き方
・3D描画の各種モードの使い分け
・描けないときの原因と対処法
・実務で活用するコツ人
TFasの3D作図とは？
TFasは基本的には2D（平面）作図ですが、3D形状（立体的な構造） を描画する機能も標準で備えています。
3D作図は
✔ 設備配置の立体的確認
✔ 複数フロアの接続検証
✔ 3Dビューとしての視認性向上
など、実務で使える用途が多い重要機能です。
一般的な３D図形の作図
Tfasで３D図形を作図したい場合、下図のようにメニューバーのツールの中にある「３D形状」の配置で作図している人が多いと思います。
しかしこの方法だと任意の形の３D図形が作図できません。
今回は下記で任意の形の３D図形の作図方法を説明します。
Tfasで任意の形の３D図形の作図方法

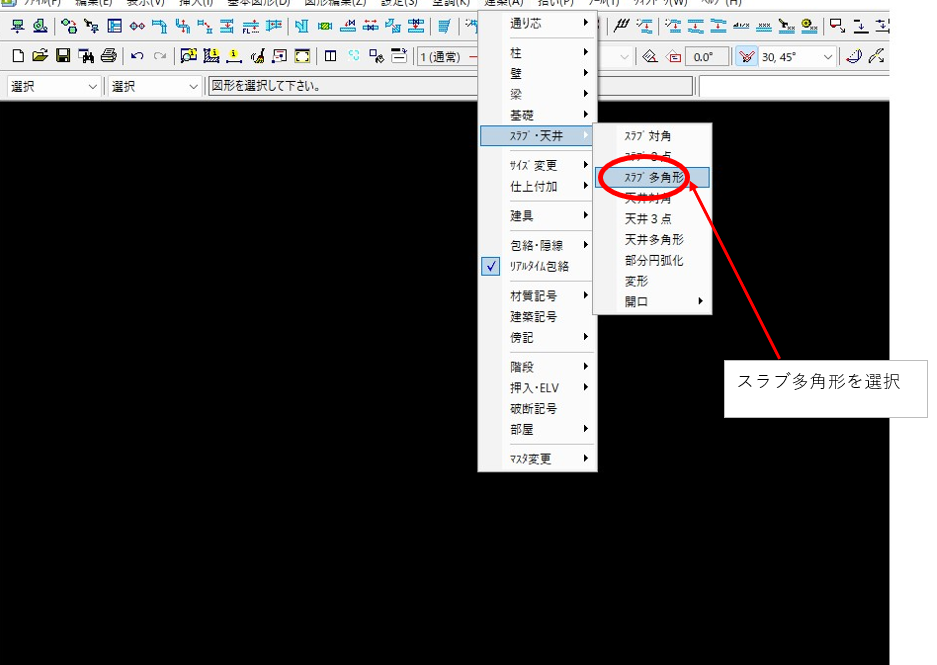

- STEP１スラブ多角形を選択
メニューバーの「建築」の中の「スラブ・天井」→「スラブ多角形」を選択します。

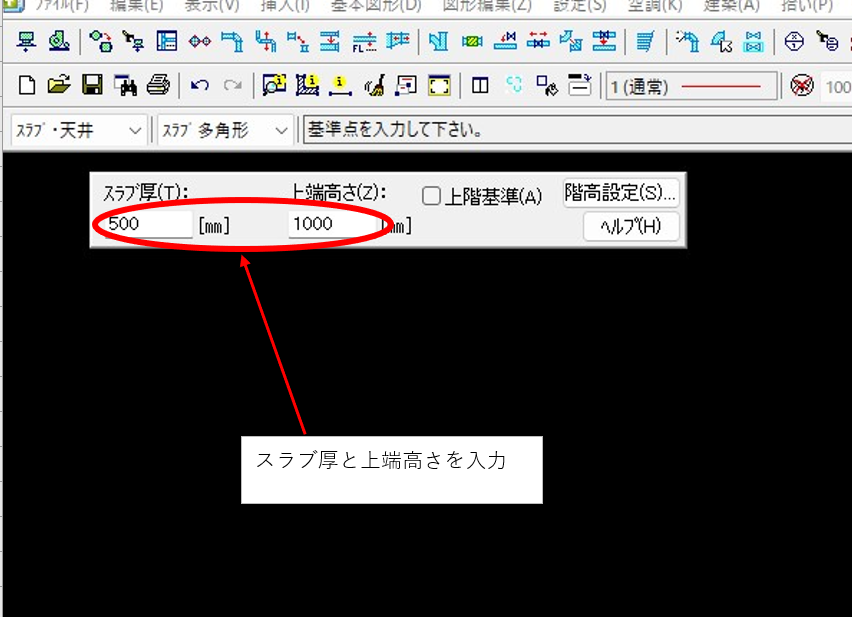

- STEP２スラブ厚、上端高さを入力
スラブ厚と上端高さを入力します。ここではスラブ厚が作図したい３D図形の高さ、上端高さがFLになります。

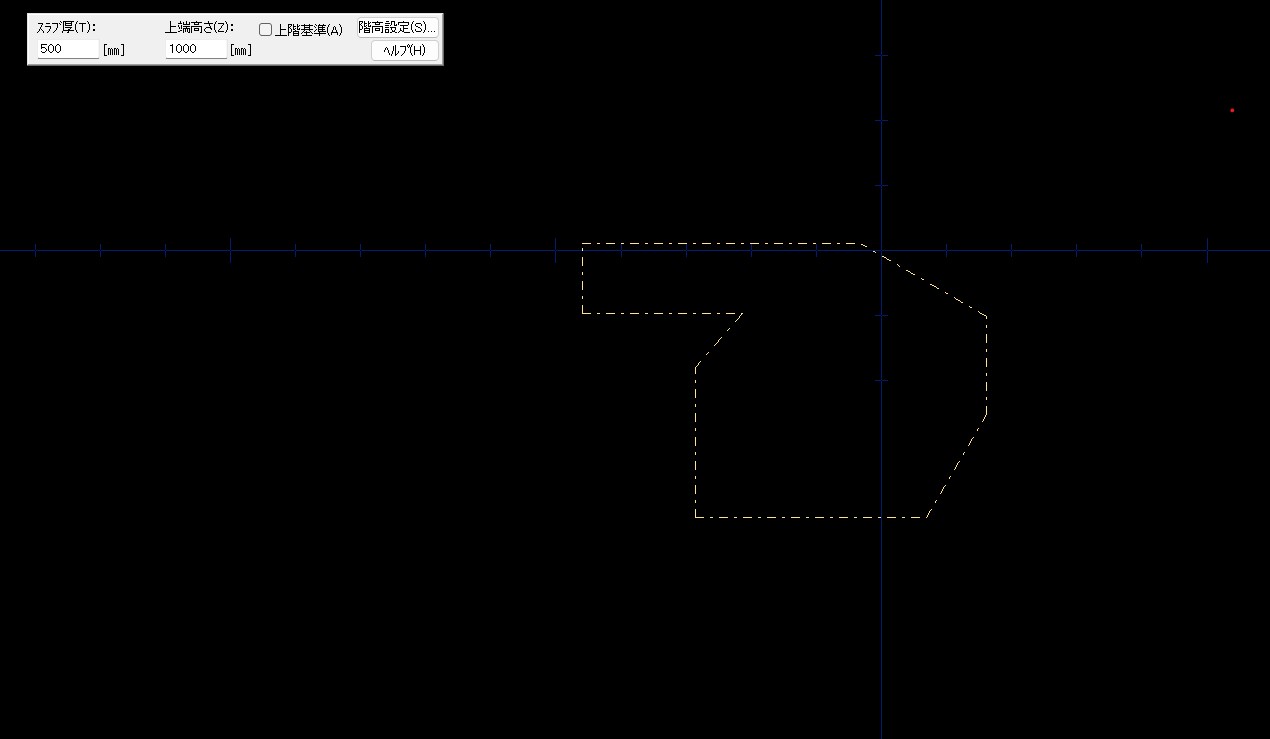

- STEP３任意の３D図形を作図
任意の３D図形を作図します。

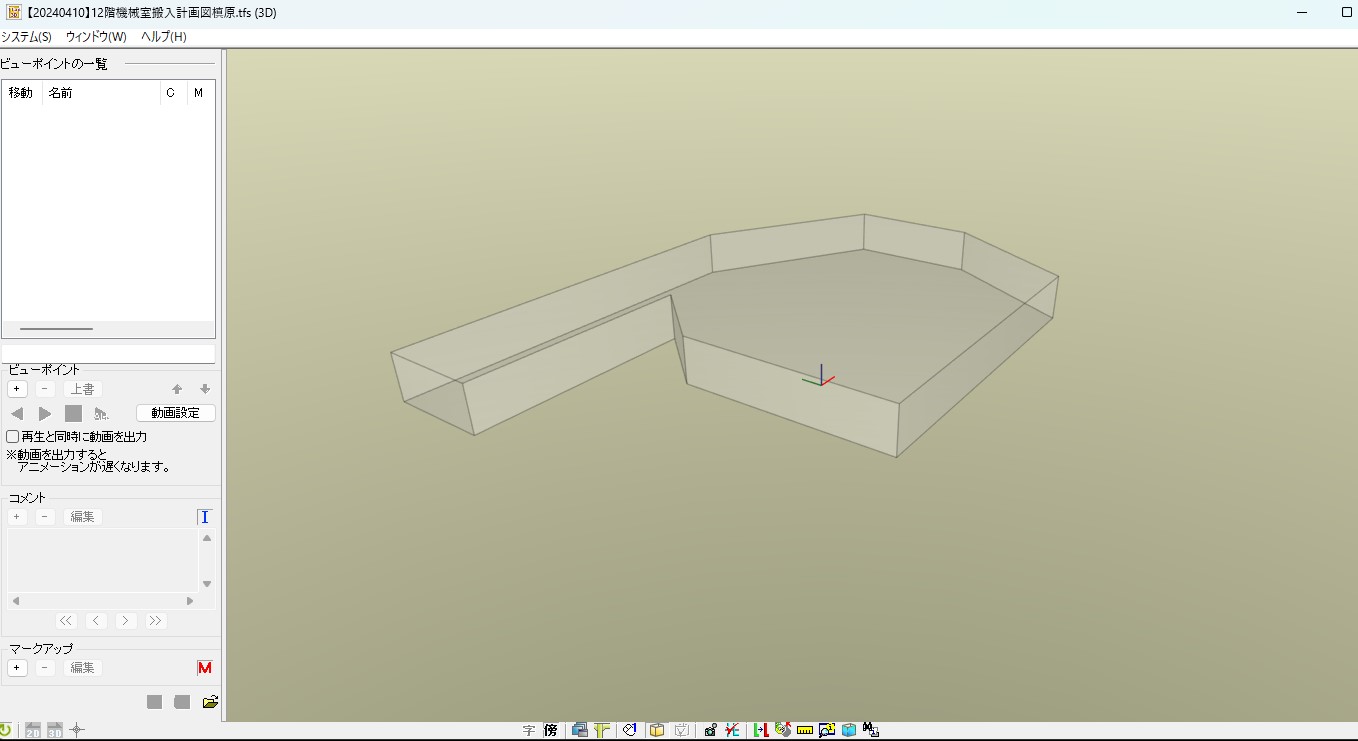

- STEP４３Dで確認
作図した図形を３Ｄにしてみるとちゃんと任意の立体図形が作図されています。
以上がTfasで任意の３D図形を作図する方法になります。
❌ 3D描画ができない・反応しないときの原因と対処
🔎 原因① 3Dツールバーが出ない／非表示
TFasでは、3Dツールバーが 非表示設定になっていると
3Dコマンドが使えません。
✔ 対処
- 「表示 → ツールバー」 で 3D関連を ON
- 3Dビューに切り替えてから再表示
🔎 原因② 3Dモードになっていない
2Dビューのままだとコマンドが反応しません。
✔ 対処
- 3Dビューに正しく切り替え
- ナビゲーションキューブを確認（XYZ表示）
🔎 原因③ 2D輪郭が閉じていない
Extrude や Revolve は
閉じた輪郭（Closed Curve） が必要です。
✔ 対処
- 2D線を選択
- 「閉じているか」確認
- 必要なら線をつなぎ/修正
🎯 実務で活用する3D描画のコツ
💡 コツ① 見る角度を決める
3Dビューでは、
- 正面
- 側面
- 上面
の切り替えが重要です。
キューブやナビゲーションを使って
視点を固定 → 確認 → 編集 を行いましょう。
💡 コツ② レイヤー・色分け
3D形状でも
- 部材ごと
- 系統ごと
- 階ごと
に色・レイヤーを分けると、
複雑図面でも見やすくなります。
💡 コツ③ 断面ビューを併用
TFasでは 3Dビューで断面を切ることもできます。
これを使えば
✔ 配管内の干渉確認
✔ 設備同士の当たりチェック
が行えます。
❓ よくある質問（FAQ）
Q. 3Dで図形を動かそうとしたら反応しない
➡ 目的の3D部材がロック／拘束になっている可能性あり
→ 属性でロック解除してから再試行
Q. 3Dで寸法を指定したい
➡ 3D形状に対して直接寸法入力はできない場合があります。
→ 基準線や補助線からの距離で対応しましょう。
🔗 関連記事
・TFasで線幅を変更する方法｜図面が見づらい原因と実務での調整手順
・TFasで便利機能「クリッピング」を使う方法｜できないときの原因と対処
まとめ
TFasで3D形状を描くには、
✔ 3Dビューに切り替える
✔ 3Dツールバーを表示
✔ 閉じた輪郭で立体化する
という流れが基本です。
3D機能は最初の設定でつまずきやすいため、正しい手順を押さえることが大きな時短になります。
