TfasでキャンバスのL寸を変更する方法

こんにちは、雪だるまです！

TFasで図面を編集していると、

「キャンバス（たわみダクト）の長さを変更したい」

「トリムでキャンバスのL寸が変更できない」

「端点を引っ張っても伸びない」

「仕様通りの寸法にしたいのに合わない」

「勝手に元の長さに戻る」

といった経験はありませんか？

TFasでは、キャンバス（たわみダクト）は通常のダクトとは挙動が異なる部材のため、正しい操作を知らないとサイズ変更ができません。

この記事では、TFasでキャンバス（たわみダクト）の長さ・サイズを変更する正しい方法と、変更できないときの原因と対処法を解説します。

TFasにおけるキャンバス（たわみダクト）とは？

TFasのキャンバスは、

• 機器とダクトの接続部
• 振動・伸縮を吸収するための部材

として扱われ、「特殊部材」扱いになっています。

そのため、

❌ 通常のダクトのように自由にストレッチできない
❌ 端点ドラッグでは長さが変わらない

という仕様になっています。

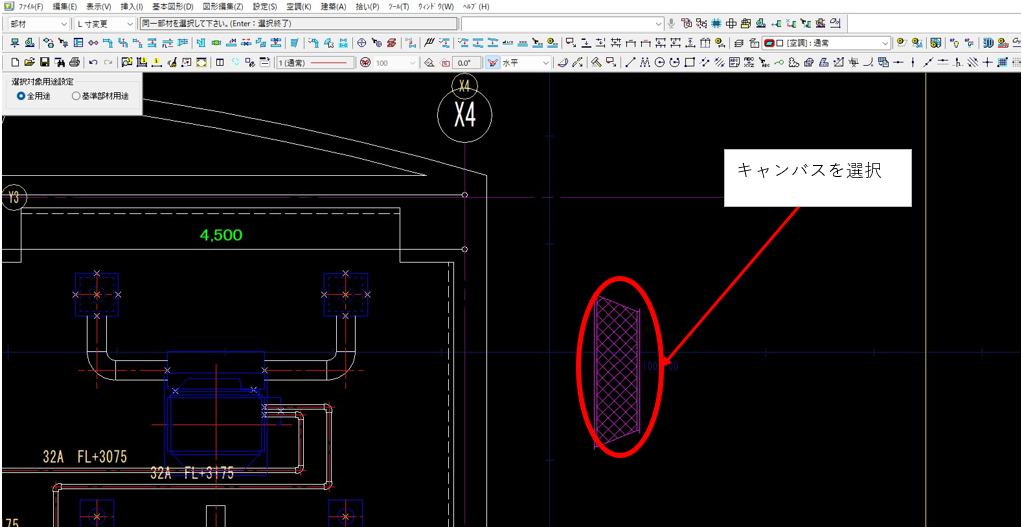

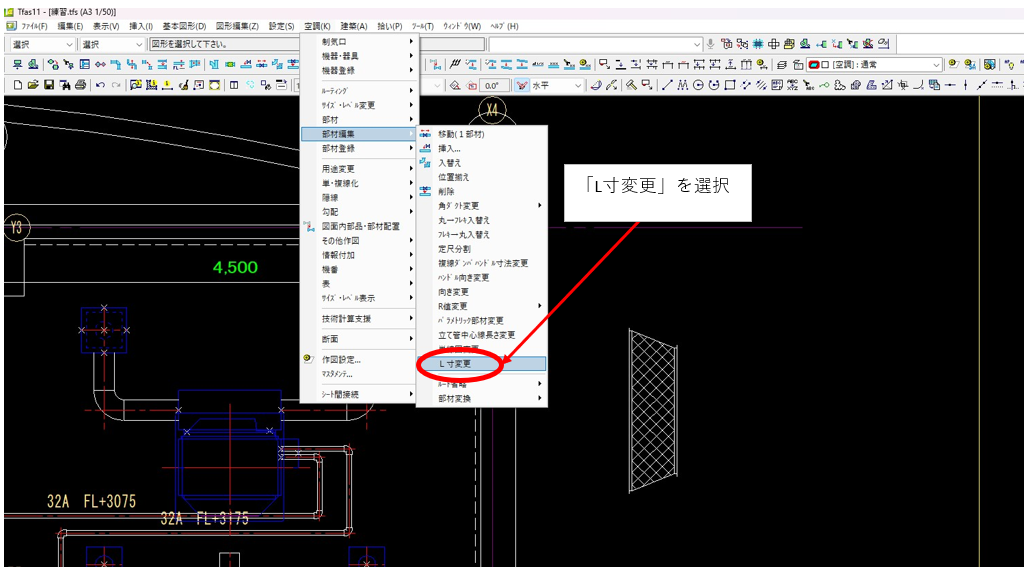

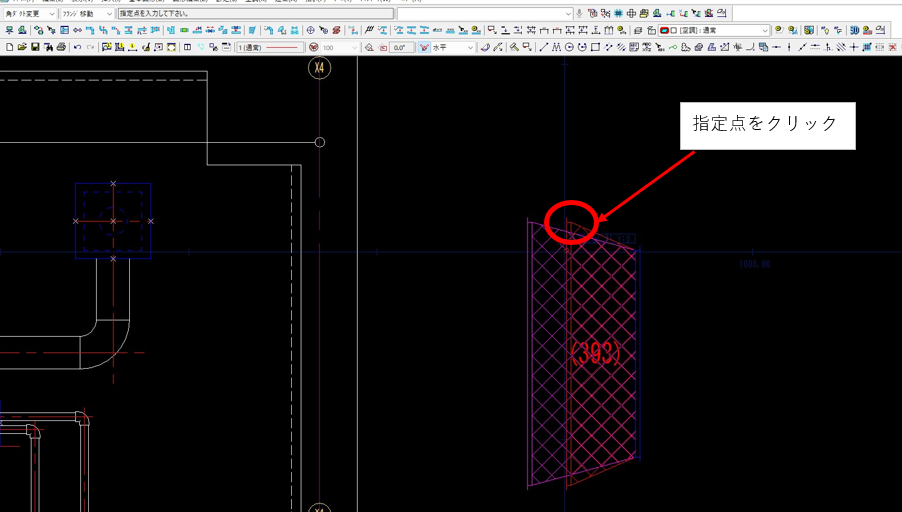

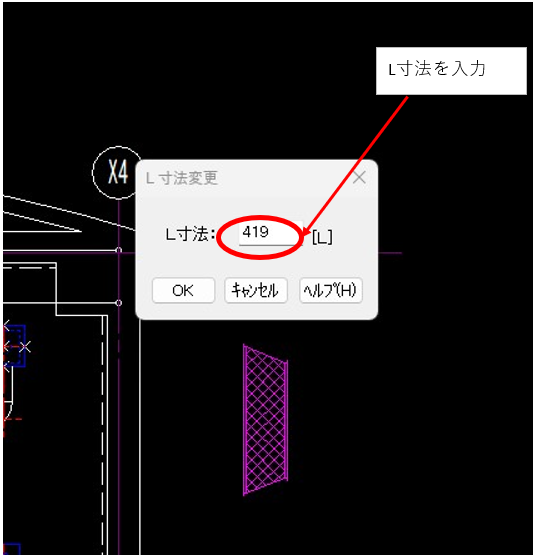

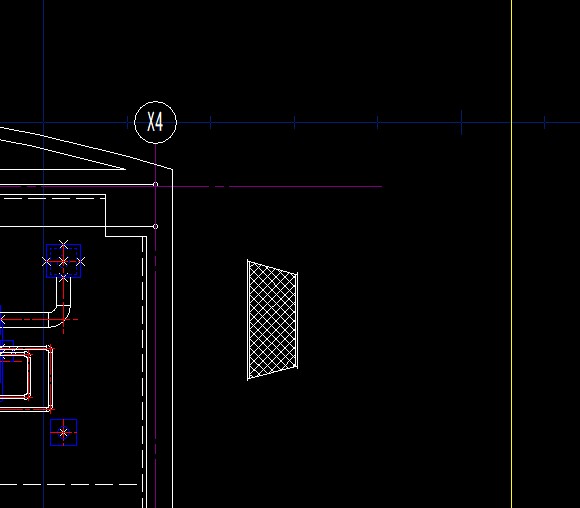

キャンバスのL寸変更の方法①

Tfasにおいてダクトや配管はトリムやサイズ変更でL寸を変更できますが、

キャンバスはそれらの方法では変更できません。

キャンバスのL寸を変更したい人は次の方法を実践してください。

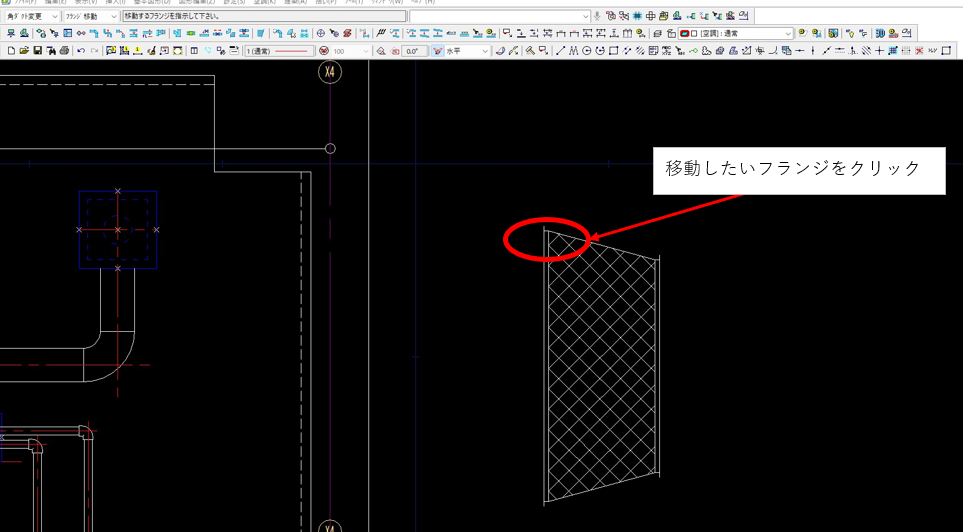

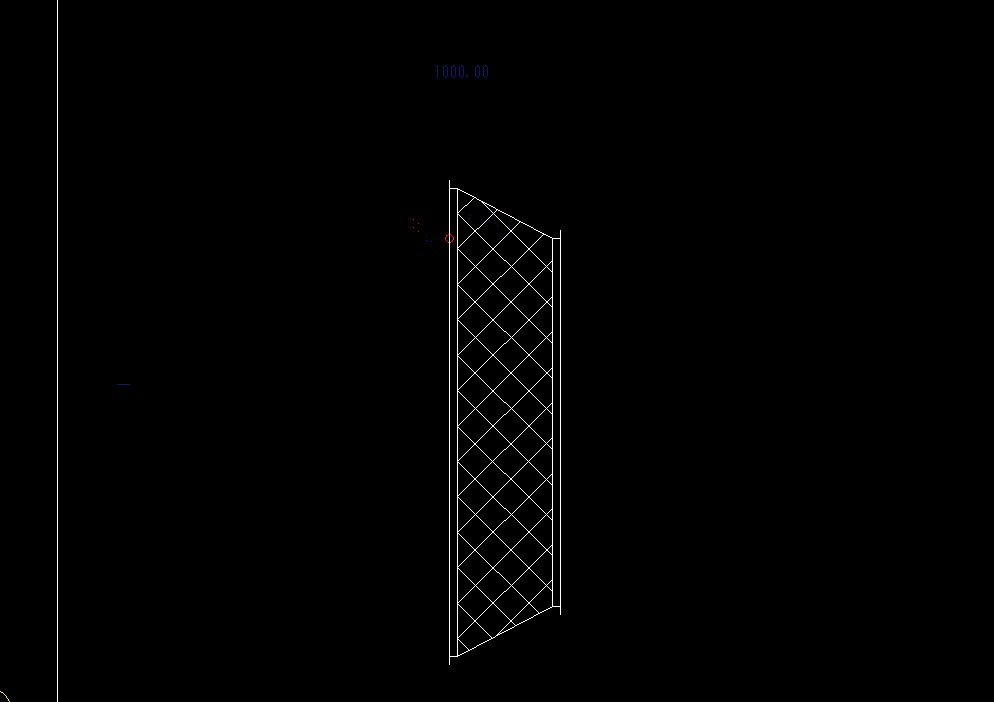

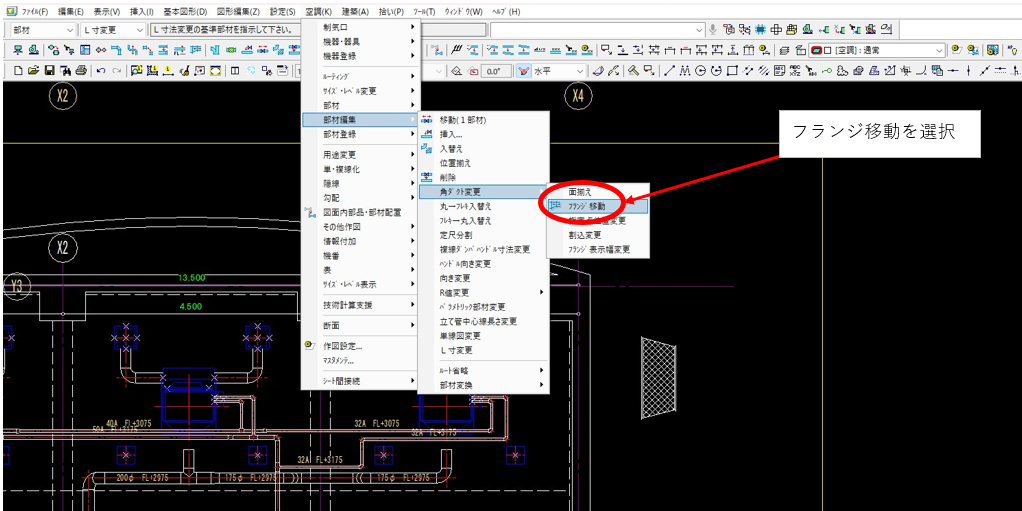

キャンバスのL寸変更の方法②

もう一つキャンバスのL寸の変更の方法を紹介します。微調整なんかはこちらのほうがやりやすいです。

以上がキャンバスのL寸変更の方法になります。

２パターン紹介しましたが、状況に応じて扱いやすいほうで変更してみてください。

❌ キャンバスが伸びない・変わらない原因

---

🔎 原因① 自動長さ制御が有効になっている

TFasではキャンバスに
自動長さ制御 が設定されている場合があります。

✔ 対処

• 属性パレットで
  • 「自動」
  • 「固定」
    の設定を確認
• 自動の場合は固定に切り替える

---

🔎 原因② 接続部材に拘束されている

キャンバスは前後の部材に拘束されているため、

• 両端が固定
• 拘束条件あり

だとサイズ変更できません。

✔ 対処

1. 前後の部材拘束を一時解除
2. キャンバス長を変更
3. 再度接続

---

🔎 原因③ 端点ドラッグでは変更できない仕様

キャンバスは
マウス操作でのストレッチ非対応 なケースが多いです。

👉 これは不具合ではなく仕様です。

---

🛠 実務でのキャンバス設定のコツ

---

💡 コツ① 標準寸法をテンプレ化する

よく使うキャンバス長（例：100mm、150mmなど）は
テンプレや初期値として登録しておくと効率的です。

---

💡 コツ② 自動生成後は必ず寸法確認

TFasの自動生成キャンバスは
意図しない長さになることがあります。

👉 必ず属性で数値確認を行うのが実務では必須です。

---

💡 コツ③ 仕様書寸法と照合する

施工仕様によっては
「キャンバス長 固定指定」があるため、

• 図面
• 数値
• 注記

を一致させることが重要です。

---

❓ よくある質問（FAQ）

---

Q. マウスで引っ張っても伸びないのはバグ？

A. バグではありません。
キャンバスは 属性入力で長さ変更する部材 です。

---

Q. 勝手に元の長さに戻る

A. 自動制御・接続拘束が原因です。
固定設定に切り替えてください。

🔗 関連記事

・Tfasで100単位でしか作図、寸法入力できない時の解決法。

・TFasで線幅を変更する方法｜図面が見づらい原因と実務での調整手順

・Tfasでツールバーがすべて表示されない時の対処法。

まとめ

TFasでキャンバス（たわみダクト）のサイズを変更するには、

• 属性パレットから数値入力
• 自動制御・拘束の解除確認
• 接続部材との関係を理解する

ことが重要です。

通常ダクトと同じ感覚で操作すると「変更できない」と感じやすいため、キャンバス特有の仕様を理解して扱いましょう。
